Question Flipper Demolition man absence 20v

[pascal 97356]

Bonjour,

Après un Sega Baywatch je viens de faire l’acquisition d'un démolition man.
Il est resté inactif pendant des années et Je rencontre plusieurs problèmes.
Le principal est la carte cpu qui à oxydé suite aux piles qui ont coulé.

J'ai procédé au remplacement de la carte cpu par une neuve avec nvram mais avec celle ci j'ai d19 et d21 allumées rouge.

J'ai récupéré u4 et u9 sur l'ancienne cpu mais j'ai recommandé une rom programmée sur internet.

j'ai également un problème avec la carte PB

5V 12V ET 50V OK mais pas de 20v.

J’espère ne pas avoir grillé d’étapes de présentation ou autre et si tel est le cas je ferais le nécessaire.

Merci à vous.



[David]

Bien
Tu vas débrancher TOUT sur la carte driver

TOUT sauf les deux connecteur en haut à droite sur le bord vertical



Tu tires bien l'interrupteur de porte vers toi (sinon coupure 50V et 20V)

Tu remets les fusibles

Tu vérifies TOUTES les tensions sur les points de tests de la driver

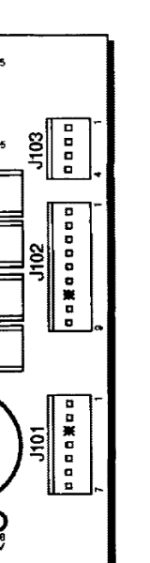

Tu as tout cela dans ton manuel page 2.9




Un exemple



Je te laisse le soin de regarder tous les TP

Pour info GND sera la masse soit sonde noire de ton multimètre
Et sur les TP sonde rouge

Tu me dis



[pascal 97356]

Bonsoir et merci,

TP1 0V
TP2 5V
TP3 12V
TP4 0V

TP6 70V
TP7 20V
TP8 18V

Le résultat.



[David]

TP1 pas normal
Fusible F116 surement HS

12V accessoires

Tp4 non à vérifier

Soit ici manque le +12V accessoires, sans cela pas d'optos

Le Tp2 , bien 5V ou tu as arrondis ?
Car si 4.85 V c'est pas bon



[pascal 97356]

Bonjour
Tp2 5.05v
Pour le tp1 je vérifie.



[pascal 97356]

Pour le TP1 0V Mais avec j112 re connecté 15v.



[David]

AH oui t'as raison
J'avais oublié celui là
Sorry

Bon tu as les bonnes tensions

Alors cela va rester entre nous
C'est SUREMENT ta cpu qui est OUT
OUAI tu vois les trucs refait ......

Ne la montre pas ceci on en a déjà parlé
Mais est ce que la DEL clignote au centre des 3 ?
SI NON CPU à dépanner
Si j'y arrive ,théoriquement OUI si c'est vraiment une copie ...



[pascal 97356]

Pour la cpu d19 et d21 fixe pas de clignotement de d20.
Je ma posais une question, j'ai récupéré u4 et u9 sur l'ancienne cpu et ils n'ont pas l'air super en forme.
la rom de l'ancienne CPU était cassée en 2 j 'en ai commandé une sur le bon coin car restorpinbeall était fermé désolé pendant les fêtes de noël , mais je doute sur son fonctionnement.
et enfin j'ai reçu une nvram avec la carte mère neuve.
donc je me demandais si la position des jumpers w1 w2 w3 et de la résistance r93 sur la CPU devait être déplacé.
Dans l'idée selon ton avis commandé sur le site le nécessaire au remplacement u4 u9 et rom.(ainsi que le nécessaire pour refaire le reste de la machine).
Merci une fois de plus pour ta précieuse aide.
