Question Driver Bumper Super Orbit

[Yannouchka]

Bonjour suite a la remise en route d'un super orbit, j'ai un problème avec le bumper droit. la bobine viens d’être changer, les fusible sont ok, je me suis rendu compte après tes des cartes qu'il s'agit d'un transistor HS sur cette dernière.
Quelqu'un parmi vous a eu déjà ce genre de soucis?


je suis a la recherche d'un transistor PMD 10K60, apparemment introuvable... Une piste?
Aussi en alternative je recherche la carte de driver car je ne suis pas sur de pouvoir trouver ce transistor.

Par avance merci de vos réponses.



[Petitcurieux]

Bonjour. Tu peux remplacer le PDM 10K60 par un 2N6057 sans aucun problème. C'est disponible sur la boutique de David: Transistor 2N6057



[Yannouchka]

Merci
Je vais tenter ça du coup.



[David]

Yann, Pascal t'as donné la bonne réponse
OUI 2N6057

Et c'est déjà emballé dans la lettre suivie



[Yannouchka]

Merci pour vos réponses commande faite je vous tiens au courant.....



[David]

Au jus



[Yannouchka]

Bonjour, effectivement il s 'agissait bien du transistor.
Par contre suite a une mauvaise manip j'ai re-grillé la bobine......
Il apparait que je dois avoir un autre soucis car j'avais le fusible qui grillé régulièrement... ce qui en le surdimensionnent m'a permis de griller la bobine donc...



[Petitcurieux]

Bonjour. Peux-tu nous mettre une photo recto/verso de la carte bumper ?
Ça sent un problème de masse, j'ai l'impression. La plupart du temps, il faut un fusible temporisé de 2A pour chaque bumper, parfois 2,5A mais pas plus.
Dans la mesure où les autres bumpers fonctionnent, je pense que les broches du connecteur A1-J6 qui envoient le 5V et la masse pour les cartes bumpers ne sont pas en cause.
Je pencherais plus pour un problème de soudure du connecteur mâle de ta carte ou un mauvais contact entre le boitier du 2N6057 et la piste qui va au connecteur.
Sur la photo ci-dessous, l'oeilet de la piste sous l'écrou et la rondelle mérite d'être étamé pour un parfait contact entre le boitier du transistor et la piste. La plupart du temps, l'oeillet mérite au minimum un bon nettoyage, y compris la rondelle souvent oxydée.



Personnellement, je fais trois choses essentielles sur ces cartes: remplacement du connecteur mâle, étamage de l'oeillet et rempacement des broches du connecteur femelle par des broches trifurcon. Ça limite grandement les dysfonctionnements !



Autre possibilité moins probable, mais comme j'y ai été confronté, ça peut éventuellement être utile.
Sur cette photo, on voit deux pattes avec des fils soudés sous le plateau. Il s'agit du 5V et de la masse qui proviennent du connecteur A1-J6 que j'évoquais plus haut et qui alimentent les cartes bumpers qui viennent s'y greffer. J'avais galéré avec un panne pour m'apercevoir après des heures de recherches que le fil de masse d'une de mes cartes ne tenait plus qu'à deux brins. Ne pas hésiter à y jeter un coup d'oeil.



Dernière possibilité: attendre bien sagement que David commercialise ses nouvelles cartes bumper



[David]

Elle arrive

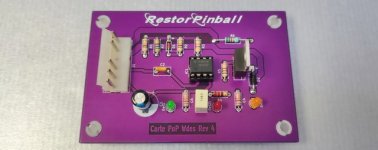

Une préview exclusive là



Sans les entretoises par contre vendues séparement là que pour la photo et que cela bien droit



[Yannouchka]

Bonjour, j'ai re-changer la bobine, ainsi que le transistor, suite a ces changement no soucis... par contre cela n'a pas duré, a l'heure actuelle le fusible saute de nouveau et ceux a l’allumage... Le bumper ce déclenche et crack le fusible.

ci joint les photo de la carte.


@David à quand cette commercialisation?



[Petitcurieux]

Sur la photo du verso de la carte, il semble y avoir une soudure sèche au niveau de la broche gauche du connecteur. Tu peux mettre un coup de fer avec ajout d'étain sur chacune des broches, ça ne leur fera pas de mal.



[David]

Bonjour, j'ai re-changer la bobine, ainsi que le transistor, suite a ces changement no soucis... par contre cela n'a pas duré, a l'heure actuelle le fusible saute de nouveau et ceux a l’allumage... Le bumper ce déclenche et crack le fusible.

Tu as bien mis un temporisé ?
La bobine est elle en bon état, la bonne valeur et la bonne référence ?



[David]

@David à quand cette commercialisation?

C'est déjà fait



[David]

Et sûrement la moins chère de tout le marché

Carte pop bumper Gottlieb révision 4

Carte pop bumper Gottlieb révision 4 Cartes de remplacement Carte pop bumper, nouvelle version, révision 4

www.restorpinball.com



[Couin]

17 balles seulement ????
Mais on avait dit au moins 35 !!!



[David]

Je peux te la faire à 55 pour toi seulement

Et pis tu as mon protype, hin il faut de l'OR dans ton grenier



[Couin]

J'ai du le démotner car j'ai eu besoin de la plaque d'essai pour pondre le montage Saint Hubert Electronics



[David]

J'ai du le démotner car j'ai eu besoin de la plaque d'essai pour pondre le montage Saint Hubert Electronics

Oh nonnnnnnnnnnnnnnnnnnnnnn
La pièce ultime qui aurait valu des millions d'euros dans 520 ans exposé dans un musé

(Tu vois ils faisaient comme cela avant, maintenant c'est 1 mm )
