Question Carte son startrek dataeast

[vivien18]

Yo les flippé

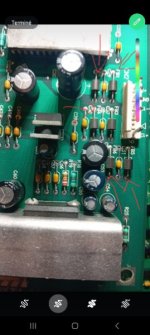

Aujourd'hui petit travail sur une carte son d'un startrek de chez data...

Elle est toute neuve



Bon la suite on la connais... Le son bin yen a plus.

On va essayer quand même de sauver la petit



[Fred G5]

Mince il lui est arrivé quoi à cette carte son, il n’y a pourtant pas de pile sur cette carte?
Condo chimique qui à fuité ?



[vivien18]

Mince il lui est arrivé quoi à cette carte son, il n’y a pourtant pas de pile sur cette carte?
Condo chimique qui à fuité ?

Yes c'est ça plusieurs condo même.
Si tu regarde bien sur ces photos on voit bien lesquels ont fuit



[Fred G5]

Pas très beau mais c'est sauvable.

Sur mon Laser War j'ai changé tous les condos de la carte son en préventif, j'ai surement bien fait



[vivien18]

C'est déjà réparé
Ensuite 1 bon nettoyage


Ensuite tout les chti composants

Et ça fonctionne

Mais j'ai fait le poste car j'avais une question



[vivien18]

C'est quoi la réf /valeur de ces inducteur



[David]

Yes c'est ça plusieurs condo même.
Si tu regarde bien sur ces photos on voit bien lesquels ont fuit
Voir la pièce jointe 53501Voir la pièce jointe 53502

LEs condos là et le 470 µF qui fuit c'est cause de l'alim et des connecteurs
J'ai déjà eu à refaire cela quelques fois

Fil noir là de M qui est juste relié en un point, et la masse sur Cn2 là en un seul point aussi ....

Data East Williams se sont joués des masses avec les vis et la tôle dans le fronton
Des des vis ont bien creusées la carte plus de masse
Donc cela part en sucette ...
Hautes fréquences parasites et ça cela tue les condo
Comme les LED non adaptées



[Fred G5]

Good job c'est bien propre



[vivien18]

Good job c'est bien propre

Merci fred on fait se qu'on peu ....
Mais je voudrais la réf des inducteur car j'ai été obligé de les prendre sur une carte son ...



[David]

Par des ponts 0 Ohm dispo sur RP
Cela marche très bien pour ces perles de ferrites comme remplacement
C'est juste ici pour les normes EMI du Canada à la base



[vivien18]

Par des ponts 0 Ohm dispo sur RP
Cela marche très bien pour ces perles de ferrites comme remplacement
C'est juste ici pour les normes EMI du Canada à la base

Perle de ferrite ok merci pitii gars
C'est bien de connaître qui est qui



[David]

C'est bien de connaître qui est qui

Ce qui est certain TOI on sait
