Question branchement transformateur sur T2

[laurentdu45]

Bonjour à tous,

Voila je vient d'acquérir un Terminator T2 de chez williams à restaurer.

quand je l'ai eu il me manquait le transformateur, je vient d'en trouver un, mais le problème je ne sais pas trop comment le brancher entre le transfo et mon bloc d'alimentation car les 2 fils sortant du bloc d'alimentation venant du bouton de marche on été coupé.
j'ai refait ces 2 fils mais je sais pas quelle connecteur était présent sur ces 2 fils et donc je ne sais pas comment brancher tout ça par la suite.
Auriez vous des photos ?
Merci beaucoup pour votre aide.
Laurent.



[David]

Déjà montre nous en photo le nouveau transformateur d'occasion

Que je vois s'il a ce qu'il faut

Montre bien les connecteurs, couleur de fils

Très important

Après si cela correspond, je te conseillerai le bon schéma pour faire tout cela



[laurentdu45]

Voici mes photos. n'ayant pas de connecteur pour le moment j'ai mis des connecteurs rouges sur mes 2 fils



[laurentdu45]



[laurentdu45]

Et concernant le transformateur il fonctionne il a été tester sur un Dr Who



[laurentdu45]

Voici d'autres photos



[David]

Bien les couleurs correspondent, la ref du transformateur aussi

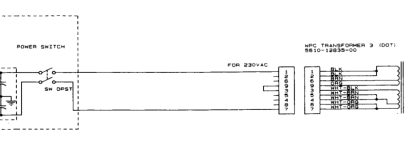

Il faudra faire cela





Soit tu le fais avec des cosses 0.093 pouce que tu isoles (avec de la gaine thermo rétractable et ce jusqu'au bout de la cosse), ainsi que le pont, soit faudra que je commande des connecteurs 09 en 0.093 (car j'en ai pas de ceux là) et là faudra attendre au moins semaine prochaine pour ma commande pro



[laurentdu45]

Voici le connecteur que je recherche



[David]

Je peux voir son flanc
Car je dois déterminer si c'est une monte châssis ou enfichage



[laurentdu45]

Voici



[David]

D'accord
Du 0.093 pouce
Je me note cela pour commander des Mâles et Femelles à mon fournisseur (quand possible, mais c'est noté)



[laurentdu45]

Ça marche merci
