Resolu Bally mpu 35 ne démarre pas, King Of Steel

[lioevry]

en haut à gauche tel qu'on le voit sur la carte (horizontal) bien sur
L.P



[David]

Franchement je trouve qu'il sera plus judicieux de voir le forfait toutes cartes RP

Ayant vu les autres cartes, je ne peux que le suggérer
Car là tu vas pas t'en sortir



[Manu44]

En effet mon niveau d’électronique n’est pas fameux mais, le fait d’apprendre aux fur et à mesure des recherches, cela m’intéresse beaucoup.

Merci pour le schéma, j’ai fais la manipulation, la led reste allumé.



[lioevry]

En effet mon niveau d’électronique n’est pas fameux mais, le fait d’apprendre aux fur et à mesure des recherches, cela m’intéresse beaucoup.

Merci pour le schéma, j’ai fais la manipulation, la led reste allumé.

tu peux tenter d'échanger U10 & U11
après si c'est tjs KO on ne peut pas t'aider plus si tu n'as pas d'oscilloscope ou de sonde logique...



[David]

En effet mon niveau d’électronique n’est pas fameux mais, le fait d’apprendre aux fur et à mesure des recherches, cela m’intéresse beaucoup.

Merci pour le schéma, j’ai fais la manipulation, la led reste allumé.

Cela n'est pas le soucis d'apprendre ou etc ...
Il y a des choses que quand je conseille direction RP c'est direction RP
C'est pas que je veuille assurer mon chiffre d'affaire (cela ne me déplait pas non plus) mais c'est que je sais ce qui va se passer après
Plus de mal que de bien, et qui se tape le taf pour tout refaire après MOI
Et qui sera facturé en plus LE CLIENT ...
Donc si j'avertis, c'est pas pour le fun
Après chacun voit midi à sa porte



[Fred G5]

Effectivement une fois passé les tests de bases, sans matériel plus évolué, et sans connaissances suffisantes, tu risque de te perdre dans la tentative de réparation



[Manu44]

Bonjour.
Oui une fois passé le test de base, je vais regarder le forfait toute carte en effet.
Je mesure 14,7 v en tp2 . Est-ce normal ?



[lioevry]

oui
c'est du 12Vac redressé donc 14.7Vdc est cohérent



[Manu44]

Ok merci.
Sur le tableau que tu m’as communiqué pour les jumpers , que veut dire « jumpers cuts » ?



[lioevry]

à ton avis!!

si le jumper est présent il faut l'enlever...



[Manu44]

C’est en effet ce que j’imaginais.



[Manu44]

Bonjour. Bon les cartes vont faire un voyage chez RP , y a-t-il des points à vérifier entre temps ?



[David]

Juste un voyage alors

La connectique, et les afficheurs comme j'ai suggéré



[Manu44]

Bonjour

Juste un voyage alors

un voyage « ressourçant » bien sûr.

Y-a t’il des tensions d’alimentation à vérifier en attendant ?
Sur le transfo par exemple ?

Oui oui je vais refaire le connecteur.



[Manu44]

Bonjour.

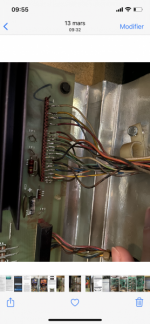

Voici le connecteur que je m’apprête a refaire. Puis-je faire confiance à l’emplacement des fils tel qu’il était ?
Je ne vois pas de repaires de couleurs sur le schéma...
Sinon si quelqu’un a une photo d’un carte identique branché ...



[lioevry]

quelle horreur!!!
dans le manuel de ton flip tu as le schéma d'interconnexions
le code couleur est donné (tu regardes le n° du fil son code s'interprète avec le code couleur correspondant
)



[Manu44]

Bonjour, impeccable merci
J’ai une autre question, la cosse en photo est-elle bien mise , ou faut-il replier aussi la partie repérée par le cercle rouge? D’après l’article à ce sujet elle ne semble pas replié..



[lioevry]

Non sinon la pin male ne pourra plus rentrer et risquera de repousset cette cosse!
Elle est très bien tel quelle.



[David]

Alors là tu as pris une cosses que je vends 0.1 pouce Trifurcon

Quel type de connecteur femelle as tu pris ? Car dans certain elle rentre pas ou alors au pied de biche, faut pousser sévèrement

Non cette partie là ne se recourbe pas c'est la fonction justement de cette cosse de prendre sur les deux cotés de la broche en plus du plat
Ce qui fait de supers contacts



[Manu44]

Ok, voici ce que j’ai pris sur rp :
