Resolu Absence 5VDC Alim TIME LINE.

[TONYTO]

Bjr/Bsr

Petit soucis sur la carte A2 (power supply) du Time Line...
Pas de led Ds2 allumée...
Pas de 5,10 VDC ...

Petit contrôle...le 12 v arrive bien jusqu'à Q3...
Mais en sortie ...
base et emmetteur 0,7VDC chacun...
Alors que je devrais avoir 5,6 et 7 environ...?



Est ce soucis ?
Avant que je dessoude et n'ouvre tout...

Merci de vos réponses !

A+ bonne bille !



[David]

Montre moi déjà le type d'alimentation que tu as
Faille que je vois un truc avant tout
Genre que je sache quel type de régulateur est posé, quelle ajustable et aussi tient si le Thyristor de sécurité est encore là



[David]

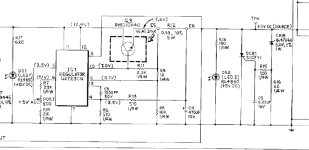

Je te conseille plus le schéma là



Tu le trouveras dans un autre manuel de sys80, sys80A



[TONYTO]

Bjr/bsr,

Elle n'a pas bougé depuis sa réfection....en mai 2021.

A+ bonne bille...

Bjr/Bsr

Alimentation rectifiée... fiabilisee...
Il y avait des rivets arrachés lors de cette ablation de thyristor...

Maintenant...A essayer ! Vérifier les tensions...
Je suis confiant...
Voir la pièce jointe 33543

A+ bonne bille...

Bjr/bsr

Vérif des ponts de diode..
Test des tensions a vide ...
Tp1-2-3-4-5 nickel !
Allumage led parfait
Réglage a 5,10 VDC sans AC...
4.9 VDC en CPU C1...

ZOU ... Résolu
YEESSSS...

A+ bonne bille...



[TONYTO]

Bjr,bsr

Seul le 2N6057 n'a pas été changé...je crois que cela m'apprendra...


Pfff....



[David]

Je ne suis plus ton message là .... Entre ton mail et l'alim

Cela marche là ?

Pour les sys1 sys80, Sys80A, le transistor 2N6057 entre en jeu on va dire pour les Alims et les cartes Pop
Oui cela fait pas de mal d'en avoir

Le BDX87B que tu as semble bon aussi



[TONYTO]

Non ! Cela ne marche pas !

Toujours en collecteur 12VDC et 0,7 VDC en base et emmetteur...sur ce 2N6057 Time Line..

La question sur RP concerne uniquement 2 nouveaux arrivants William's...je referai leurs alims...

A+ bonne bille...



[Philippe91]

Bonsoir,
les vis de fixation du transistor
comment le contact ce fait sur le circuit imprimé pour avoir un bon contact ?
@++



[David]

Bonsoir,
les vis de fixation du transistor
comment le contact ce fait sur le circuit imprimé pour avoir un bon contact ?
@++

Sur ces alim là par un rivet soudé, qui est à l'intérieur fileté, très costaud, vraiment du lourd ça, et là impossibilium de défauts



[David]

Non ! Cela ne marche pas !

Toujours en collecteur 12VDC et 0,7 VDC en base et emmetteur...sur ce 2N6057 Time Line..

La question sur RP concerne uniquement 2 nouveaux arrivants William's...je referai leurs alims...

A+ bonne bille...

Si tu enleves le Thyristor je ne pense pas que cela change quoi que ce soit
A mon avis soit la base du transistor n'as pas la tension soit le LM723 est rotis
Mais bon cela tient du Xtra Extra rare ...



[Philippe91]

oui david je les connais bien mais vu qu'il n'y a plus de rivets les vis pas directement et serrage avec des ecrous si j'ai bien compris il y a plus de rivets ?
et je me demandais comment le filetages des vis touchais le circuit imprimé
@++



[Philippe91]

oui david je les connais bien mais vu qu'il n'y a plus de rivets les vis pas directement et serrage avec des ecrous si j'ai bien compris il y a plus de rivets ?
et je me demandais comment le filetages des vis touchais le circuit imprimé
@++

ok c'etait les rivets du TIC 106



[TONYTO]

2N6057 changé !
Problème réparé...

Zzzzooouuu... résolu !



[Christophe.V]

Il y en a un qui veut s'occuper de son nouveau venus



[TONYTO]

Heureusement que j'en avais commandé un dont je me suis jamais servi...



[David]

2N6057 changé !
Problème réparé...

Zzzzooouuu... résolu !

Nickel
Affaire classée alors en résolu



[David]

Pour les sys1 sys80, Sys80A, le transistor 2N6057 entre en jeu on va dire pour les Alims et les cartes Pop
Oui cela fait pas de mal d'en avoir

Tu vois, pense à faire le plein



[TONYTO]

Ouf ..je l'avais depuis septembre 2020...
Je ne m'en souvenais plus jusqu'à ce que je fasse le tour de mes factures RP...



[David]

Surtout que le prix à pris une claque j'en ai acheté par cent pour avoir un prix décent ...
Purée tout ce qui à augmenté ....je viens d'avoir un prix sur mes pinces etc ... PUTAIN les payday du Ku ....les frais de ports en plus , triplés ...

Donc là cela sera surement les derniers 6057 à prix décent ..
